Macchina per verniciatura UV a rullo anilox automatico a doppia testa

La macchina di rivestimento uv a rullo anilox automatico a doppia testa è una soluzione innovativa e sicura per il rivestimento a base d'acqua abilitato e il rivestimento soft touch della carta. NEW STAR è un produttore ed esportatore globale di macchine per rivestimento uv a rullo anilox automatico a doppia testa. In Cina, puoi personalizzare le tue esigenze per trovare le macchine di rivestimento più adatte al miglior prezzo.

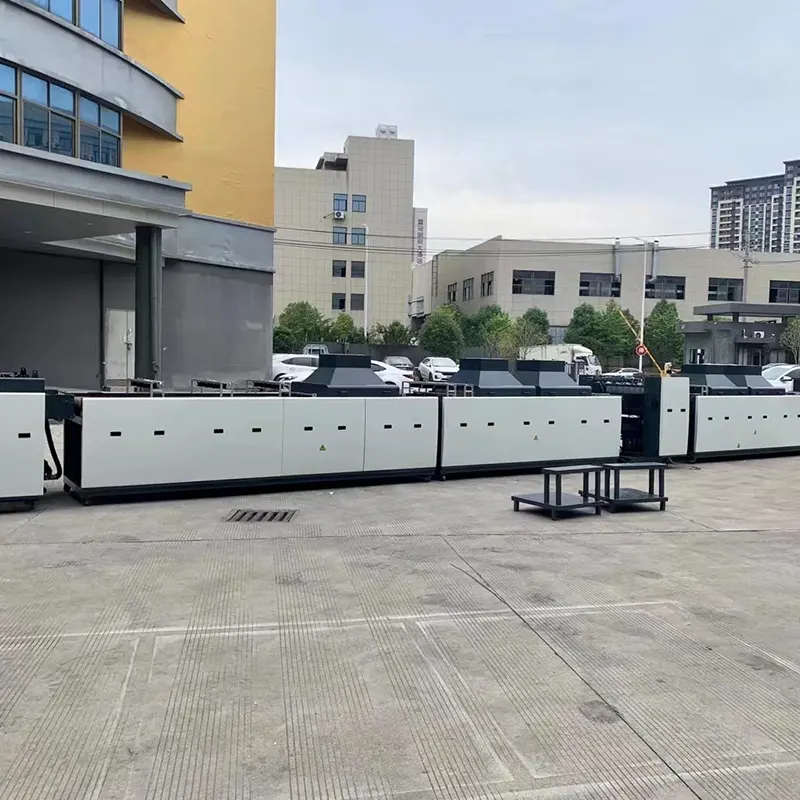

Macchina automatica per verniciatura uv a rullo anilox a doppia testa

SGUV-800/1200 La macchina per rivestimento uv a rullo anilox automatico a doppia testa è il primo prodotto domestico sviluppato da Feihua, che sovverte il tradizionale rivestimento a rullo in gomma.

L'ultimo processo di rivestimento anilox: risolvi completamente il fenomeno della buccia e della grana d'arancia!

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Applicabile per Risolvi prodotti di alta qualità: olio a base d'acqua, olio soft touch, olio antigraffio, olio di sostituzione del film, ecc.

1: Il rivestimento diretto del rullo anilox di grande diametro, non è necessario trasferire il rullo di gomma, può garantire lo spessore dell'olio sulla carta, anche senza buccia d'arancia

2: Il raschietto chiuso viene utilizzato per far circolare l'olio all'interno del circuito dell'olio senza deflusso di olio, che può ridurre efficacemente la perdita e la volatilizzazione dell'olio.

3: I rulli superiore ed inferiore sono azionati da motori indipendenti, senza fessure meccaniche, che possono garantire l'assenza di striature nel rivestimento.

4: La pressione dei rulli è controllata da servomotori, lo spessore dello spazio è impostato direttamente sul touch screen e lo spazio è controllato dal servomotore, il che rende il controllo più preciso e l'operazione più facile!

5: Alto livello di intelligenza, accelerazione di avvio con un solo tasto, più conveniente ed efficiente rispetto al tradizionale controllo segmentato!

6: La testa dell'albero è larga 55 mm, che è più stabile e più solida del tradizionale 35 mm ad alta velocità, senza deformazioni e con un buon effetto di rivestimento!

Dettagli del prodotto

1. Sezione alimentazione carta automatica

L'alimentatore della carta è una parte importante della macchina di rivestimento. La funzione dell'alimentatore carta è quella di separare automaticamente, accuratamente, costantemente e periodicamente i fogli uno per uno e di inviarli continuamente alle parti di posizionamento regolari.

Il metodo di alimentazione della carta di questa macchina è l'alimentazione continua della carta, che presenta i vantaggi di elevata automazione, struttura compatta, buone prestazioni, funzionamento conveniente, alimentazione della carta accurata e alta precisione. I componenti principali dell'alimentatore della carta sono il ponte di alimentazione della carta, la testina di alimentazione della carta, il tavolo di impilamento, il sistema di sollevamento e il sistema di trasmissione.

Adottare il sistema di aspirazione della pompa dell'aria del vuoto senza olio

(2) Alimentatore da stampa offset ad alta velocità (12000 fogli/ora) per garantire un funzionamento rapido e stabile

(3) Alimentazione della carta di controllo della velocità di conversione di frequenza

(4) Il tavolo di alimentazione della carta della linea di produzione è posizionato e convogliato mediante aspirazione a vuoto per garantire un trasporto regolare, ordinato e stabile.

(5) I dispositivi di protezione del limite superiore e inferiore del tavolo di alimentazione; sollevamento rapido manuale;

(6) Il tavolo di alimentazione della carta rifornisce automaticamente il sistema di alimentazione della carta;

(7) Controller per fogli doppi allegati: sistema di rilevamento e spegnimento alimentazione fogli doppi o multipli: utilizzare l'induzione del rilevatore di tensione di sicurezza per rilevare fogli di carta doppi o multipli;

2. Testa di rivestimento dell'olio di base (con dispositivo a lama d'aria opzionale)

La testina di base è un dispositivo importante per garantire che la carta ottenga uno strato UV uniforme, che può migliorare l'adesione tra l'inchiostro e la vernice UV.

L'unità principale di rivestimento di base ha le seguenti caratteristiche:

Applicare olio base per riempire i capillari sulla superficie della carta;

Aumentare l'adesione tra rivestimento UV e inchiostro; ridurre la penetrazione del rivestimento per mantenere il bianco puro della carta;

Risparmia il consumo di prodotti petroliferi di alta qualità come olio UV costoso, olio tattile e olio sostitutivo della pellicola;

Raschietto inferiore staccabile, facile da pulire e cambiare la lama e raschiare in modo più pulito

Il sistema di trasmissione principale adotta una trasmissione a cinghia sincrona, un design resistente alla pressione a doppio cuscinetto, preciso e durevole

Guasto carta in rotolo, arresto automatico, allarme automatico.

Le fusioni vengono lavorate in un unico pezzo, con forte rigidità, stabilità e durata!

Dotato di sistema a lama d'aria altamente sensibile (opzionale) adatto sia per carta spessa che per carta sottile;

3. Sistema di polimerizzazione IR

L'essiccatore a infrarossi a base d'acqua significa che quando i raggi infrarossi vengono irradiati sulla superficie del rivestimento, una parte di essi viene riflessa dalla superficie del rivestimento e il resto entra nel rivestimento. Per l'energia termica, la temperatura del rivestimento viene aumentata, il che ha l'effetto di accelerare l'essiccazione.

(1) Può essere utilizzato per l'essiccazione dopo il rivestimento con acqua o solvente, liquido di rivestimento, ecc.;

(2) All'interno del forno è presente un sensore di temperatura, quando la temperatura nella scatola luminosa raggiunge il valore impostato, manterrà una temperatura costante;

(3) Sistema della ventola di raffreddamento, la carta si asciuga rapidamente e non si attacca; (4) Adottare il metodo di asciugatura della circolazione dell'aria calda a risparmio energetico, che consente di risparmiare più elettricità;

(5) Alla carta non è attaccata l'aspirazione dell'aria di aspirazione della pinza, è stabile e non si piega, non si solleva o non accatasta la carta;

(6) Nastro trasportatore in teflon: nessuna deformazione, nessuna resistenza, anti-ultravioletti, durevole, sistema di correzione automatico del nastro trasportatore, stabile e nessun rumoreï¼

(7) L'essiccazione IR è composta da 18 lampade divise in 2 gruppi (o 3 UV divisi in tre gruppi), impostazione automatica della temperatura costante, controllo indipendente della temperatura;

(8) C'è un cavo di sicurezza sotto il paralume per evitare che la carta galleggi o che la lampada si bruci.

(9) Funzione autoestinguente del nastro trasportatore per prevenire blocchi e incendi; (10) Il sistema di asciugatura IR, l'asciugatura leggera, non influenzata dalla ventilazione, può asciugare efficacemente lo strato di olio di base sulla superficie della carta e non causa la carta essere allungato e deformato dal calore;

(11) Il raffreddamento rapido presenta i vantaggi di alta pressione dell'aria, elevata stabilità del controllo del volume d'aria, bassa rumorosità e funzionamento automatico. Rispetto ai tradizionali sistemi di ventilazione a ventola, la velocità di asciugatura è più rapida e l'effetto è migliore.ï¼

Il corpo principale del tunnel di essiccazione adotta l'essiccazione a infrarossi e il raffreddamento della ventola, che ha un migliore effetto di raffreddamento, un maggiore risparmio energetico e un risparmio energetico.

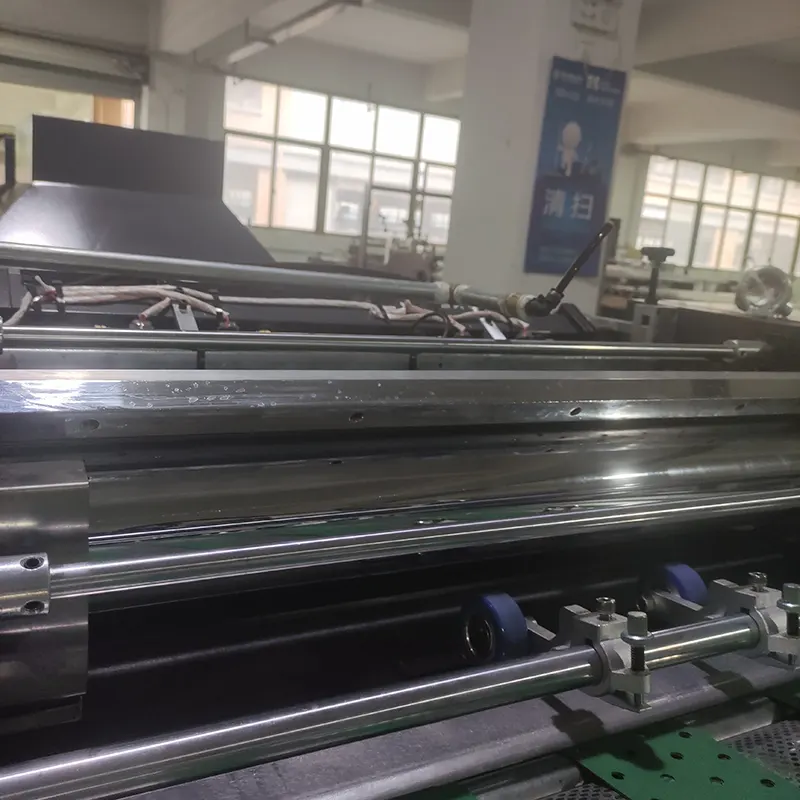

4. Testa di rivestimento del rullo anilox (con lama d'aria opzionale)

La macchina per la verniciatura a olio si riferisce al processo di rivestimento della vernice per smaltatura sulla superficie del materiale stampato e di livellamento e asciugatura.

(1) Ospite di rivestimento a olio superficiale, con sistema a lama d'aria altamente sensibile, controllo computerizzato (opzionale) adatto per carta spessa e carta sottile

Rivestimento a doppio uso;

(2) Sistema di monitoraggio, spegnimento e allarme automatico avanzato e sicuro per la patinatura della carta in rotoli.

(3) Debug jog a bassa velocità, dopo aver elaborato la carta in rotolo, la carta viene espulsa;

(4) Nessuna aspirazione dell'aria del vuoto della pinza, aderisce alla carta, non storta;

(5) Il rivestimento diretto del rullo anilox di grande diametro di nuova concezione non richiede il trasferimento del rullo di gomma, che può garantire lo spessore e l'uniformità dell'olio sulla carta

(6) I rulli superiori e inferiori di tecnologia originale sono azionati da motori indipendenti, senza giochi meccanici, che possono garantire l'assenza di striature nel rivestimento.

(7) Il raschietto chiuso viene utilizzato per far circolare l'olio all'interno del circuito dell'olio senza deflusso di olio, il che può ridurre efficacemente la perdita e la volatilizzazione dell'olio.

5. Secondo Forno IR (come punto 3)

6. Sistema di consegna automatico

La macchina automatica di consegna della carta è dotata di una struttura di pressatura della carta raffreddata a ventola, che può consegnare perfettamente la carta durante il funzionamento ad alta velocità della macchina, assicurando che la carta venga consegnata in modo ordinato.

(1) Il nastro ha un'erogazione della carta silenziosa e i binari di pressione superiore e inferiore sono progettati per garantire un'erogazione regolare e regolare.

(2) Dispositivo stabilizzatore della carta ad aspirazione sottovuoto per mantenere stabile la carta; per evitare l'arricciatura del rivestimento di carta sottile,

(3) Il piano di consegna può essere alzato e abbassato manualmente;

(4) I dispositivi di protezione del limite superiore e inferiore del tavolo di consegna; (5) il dispositivo di abbassamento automatico del tavolo di consegna e il sistema di arresto della carta e di allarme del limite di consegna;

(6) Conteggio cumulativo della carta patinata automatica;

(7) Dispositivo di smistamento automatico della carta casuale e sistema di controllo e allarme programmato;

(8) Utilizzando il sistema di presa della carta a foglio singolo pneumatico ad alta velocità, la carta è precisa e ordinata;
