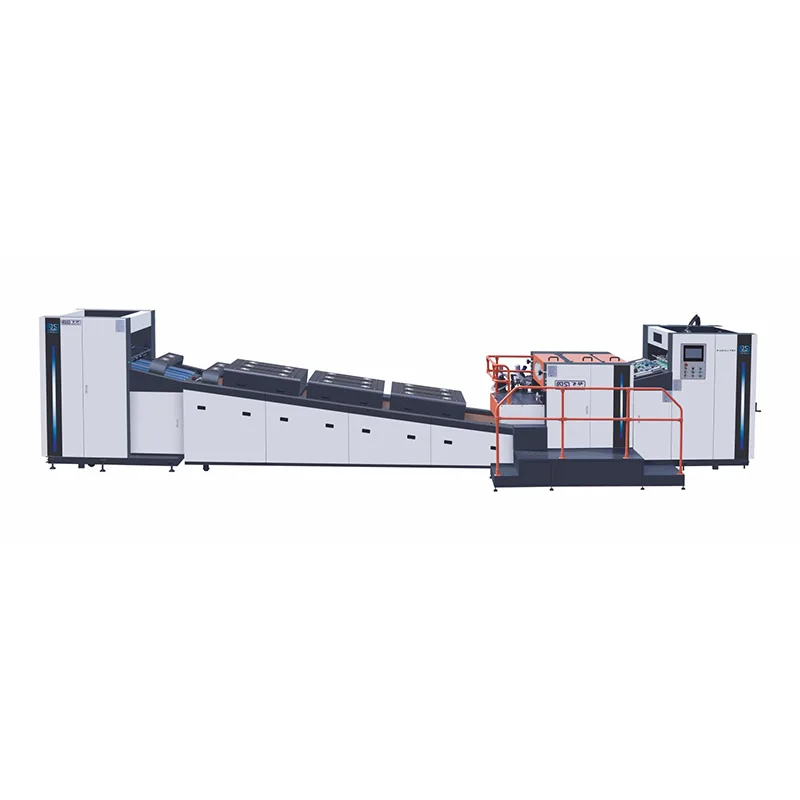

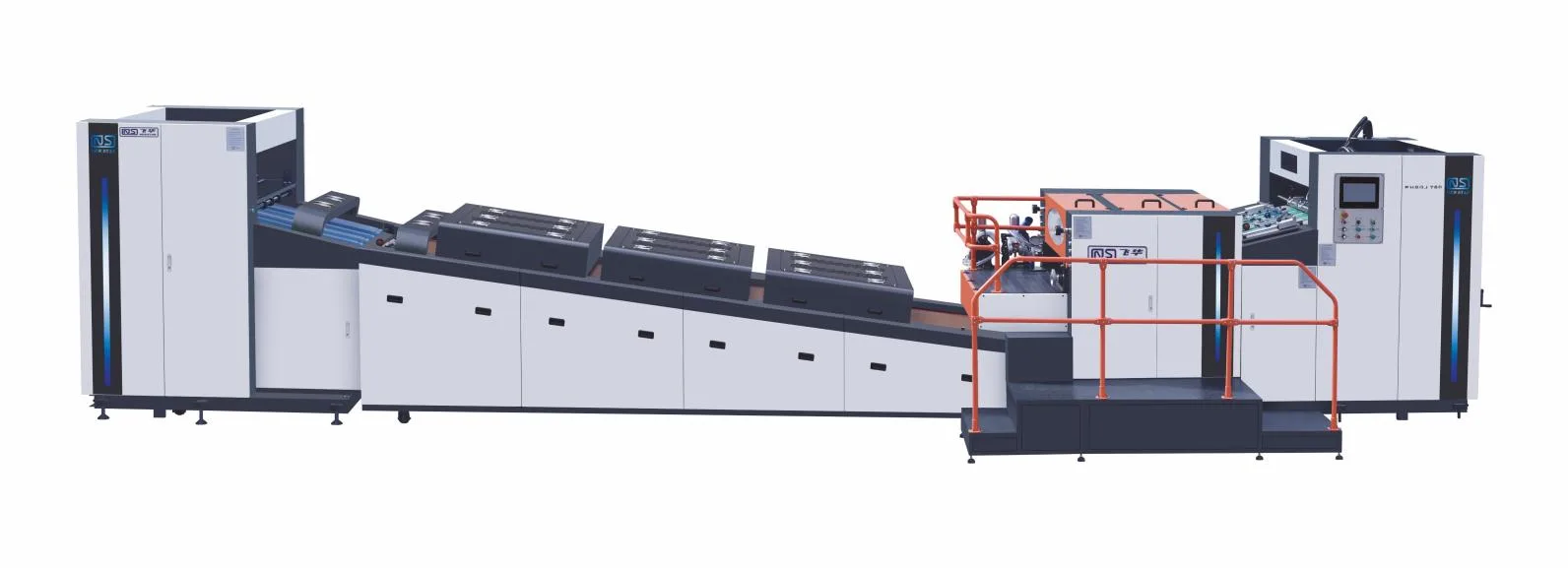

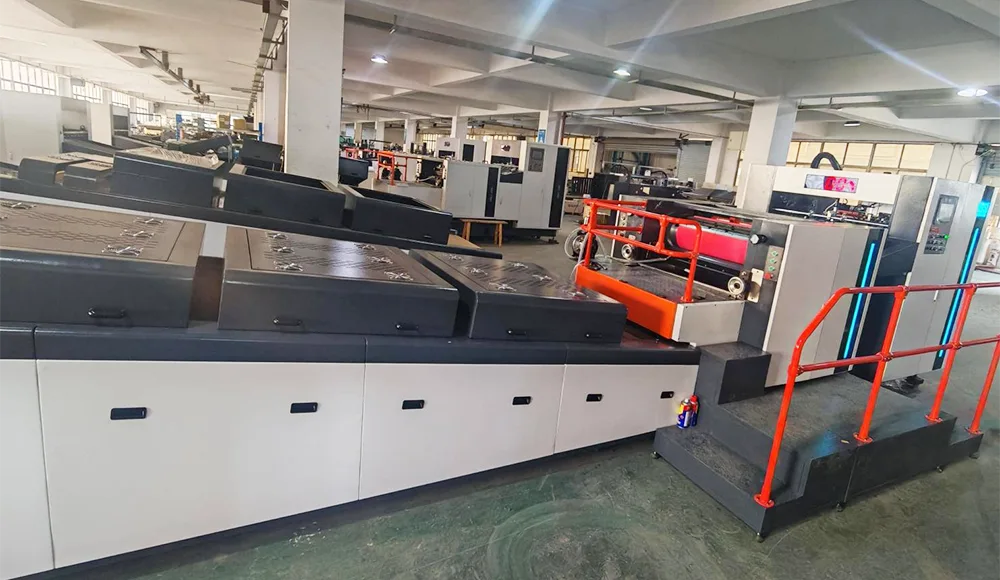

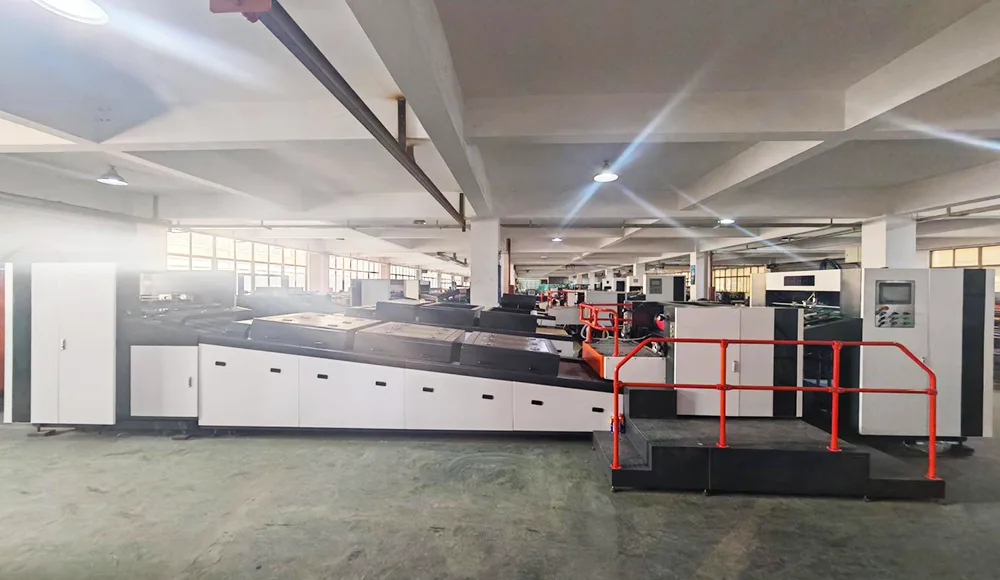

FHSGJ-760 Macchina per verniciatura a punti pieni ad alta velocità completamente automatica

Ambito di applicazione

TNEW STAR FHSGJ-760 Macchina per verniciatura completa/a punti ad alta velocità completamente automatica lanciata dalla nostra azienda, che può migliorare le proprietà di stampa: impermeabile, antipolvere, abbellimento della superficie, ecc. È adatta per poster, libri, brochure, scatole di colori, imballaggi di scatole di colori, ecc. Processo di verniciatura!

Parametri tecnici

Configurazione dettagliata

(1) Struttura della macchina standard

1. Alimentatore automatico

2. Unità di rivestimento (olio UV/olio lucido a base acqua)

3. Sistema di trasporto di asciugatura (essiccatore UV/essiccatore IR)

4. Impilatore automatico

sistema di controllo 5.Automatic

(2) Configurazione della macchina e specifiche tecniche

1. Alimentatore carta automatico

- L'elevata affidabilità è adottata per un'alimentazione della carta rapida e fluida.

- Dotata di un sensibile rilevatore elettromeccanico a doppia tensione e di un deflettore per corpi estranei, la macchina si fermerà immediatamente in caso di anomalie.

- Calibro anteriore e calibro laterale precisi e affidabili.

2. Ospite di rivestimento

- Velocità di rivestimento fino a 6000-9000 fogli/ora.

- Utilizzando un tamburo di stampa di grande diametro, tamburo mediante equilibrio dinamico, rivestimento di una pellicola d'olio piatta. Trasferimento dell'olio a doppio albero, raschietto, controllo semplice e affidabile dell'olio.

- Il tamburo di rivestimento adotta un dispositivo di bloccaggio fisso a vite, semplice e durevole.

- Struttura di trasferimento dell'olio in avanti e all'indietro a rulli, facile conversione, regolazione flessibile dello spessore.

L'FHSGJ-760 1050 è disponibile con rulli anilox ceramici e racle opzionali.

3. Attrezzatura per l'essiccazione UV (essiccatore UV + essiccatore IR) Aggiornamento importante con lampade LED UV opzionali

- L'attrezzatura per l'essiccazione UV adotta tre lampade UV al mercurio, che possono solidificare rapidamente la vernice UV.

- Dotato di conversione piena/mezza luce.

- Controllo automatico della temperatura integrato e salto anomalo elettronico.

- L'attrezzatura per l'essiccazione IR a base d'acqua può asciugare la vernice a base d'acqua.

-Le lampade a LED utilizzano un processo di polimerizzazione a bassa temperatura per garantire la qualità della carta e consentire alla vernice di raffreddarsi più velocemente, offrendoti un'esperienza di qualità superiore!

4. Impilatore carta automatico

- L'impilatore carta è dotato di una piattaforma di caricamento automatico della carta.

- Livellatore di carta fronte/retro pneumatico fotoelettrico e carta resistente, piatta e lenta; Dispositivo intermedio per impedire il rilascio dell'inerzia della carta spessa; Portata media per garantire una ricezione della carta fluida e ordinata.

- Dotato di ventola di raffreddamento e aria condizionata di raffreddamento opzionale.

- Indicatore luminoso di stato anomalo e sistema di rilevamento della sicurezza per informare rapidamente il personale di stati anomali.

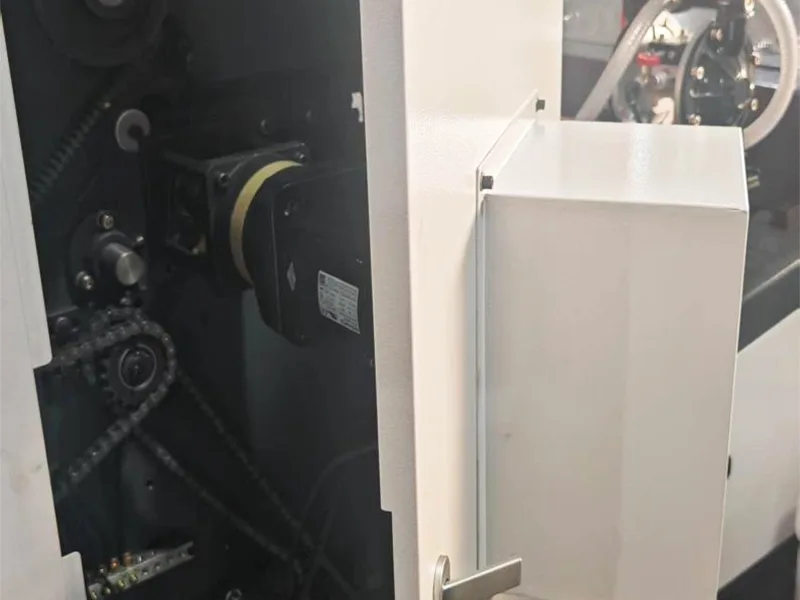

5. Controllo automatico

- Il motore UTILIZZA la regolazione della velocità di conversione di frequenza, sicura e affidabile.

- L'intera macchina UTILIZZA il controllo programmabile PLC, funzionamento semplice, facile manutenzione.

- Tutte le parti del cavo sono collegate tramite connettore rapido, facile da installare.

【1】 Alimentatore automatico (senza motore di trasmissione ad albero)

【2】Sistema di rivestimento (olio UV/olio lucido a base d'acqua)

【3】Trasportatore di asciugatura IR (essiccatore UV + essiccatore IR)

(1) Elenco di configurazione della macchina per verniciatura completa/a punti ad alta velocità completamente automatica FHSGJ-760

(2)

(3) Pezzi di ricambio della macchina per verniciatura completa/a punti ad alta velocità completamente automatica FHSGJ-760

I parametri sono soggetti a modifiche senza preavviso e prevarrà il prodotto reale.

Macchina per verniciatura completa/a punti ad alta velocità completamente automatica

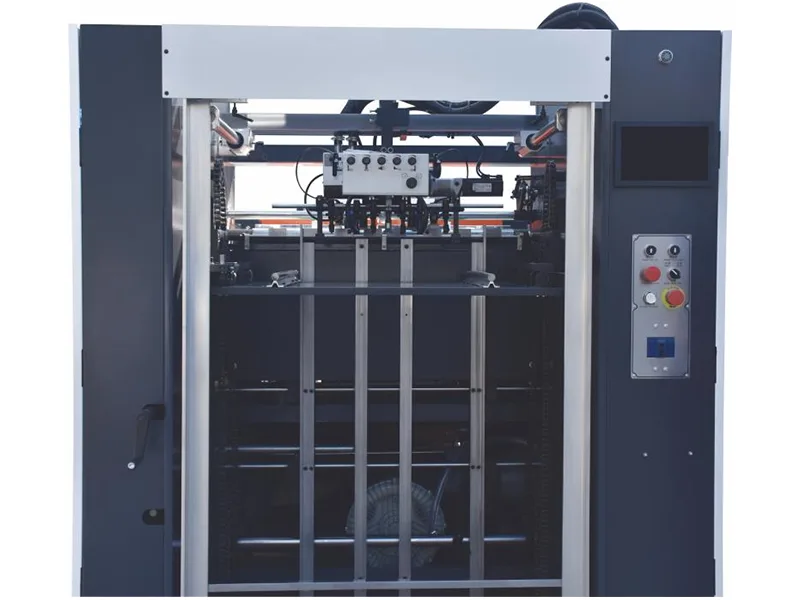

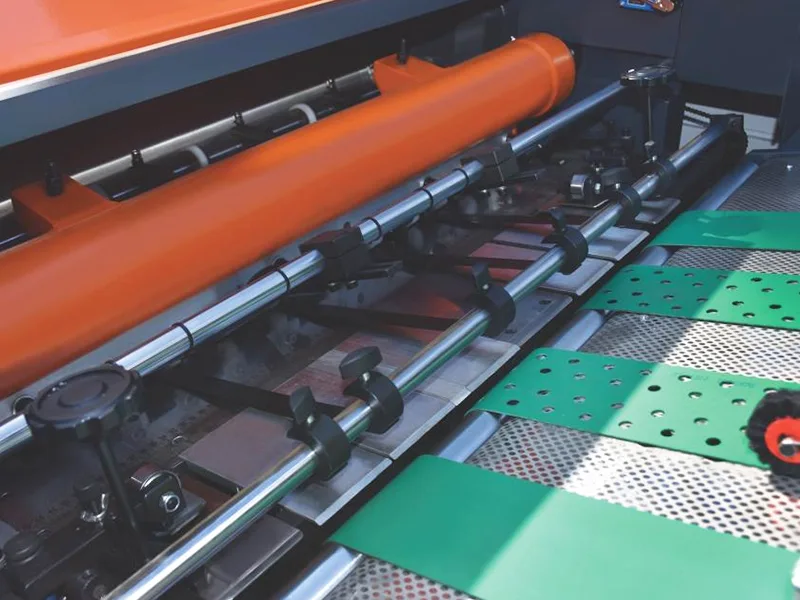

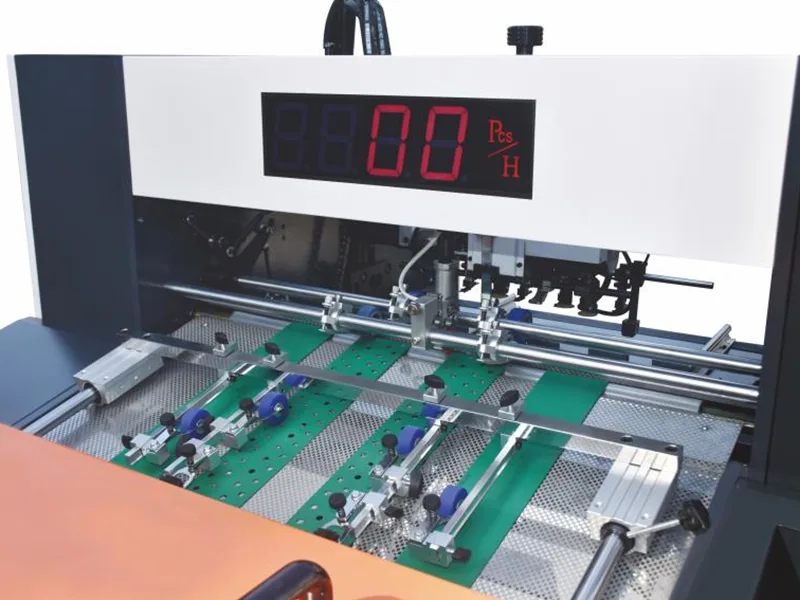

(1) Alimentazione automatica

1.Adottare un alimentatore da stampa offset ad alta velocità (9000 fogli/ora) per garantire un funzionamento veloce e stabile

2. Controllo fotoelettrico della carta, sollevamento automatico

3. Sicurezza di sollevamento dell'alimentatore a doppia protezione

4. Utilizzando il design più recente dell'impilatore carta, è possibile inserire l'intero vassoio e direttamente dopo la stampa, senza l'ordinamento manuale della carta. È possibile utilizzare anche il pre-impilatore. scelta a doppio senso. Risparmia notevolmente tempo sulla carta e riduci l'intensità di lavoro degli operatori.

5. Rilevatore di doppio foglio

6. Pompa per vuoto senza olio

7.Abbiamo aggiunto una funzione che consente alla macchina di regolare la posizione di verniciatura della carta utilizzando le guide anteriori e laterali senza smontare il piano di stampa quando la posizione della carta non è precisa.

8.È stata aggiunta una nuova schermata di monitoraggio sull'alimentatore, consentendo agli utenti di vedere lo stato di raccolta della carta presso la stazione di raccolta della carta senza doversi spostare.

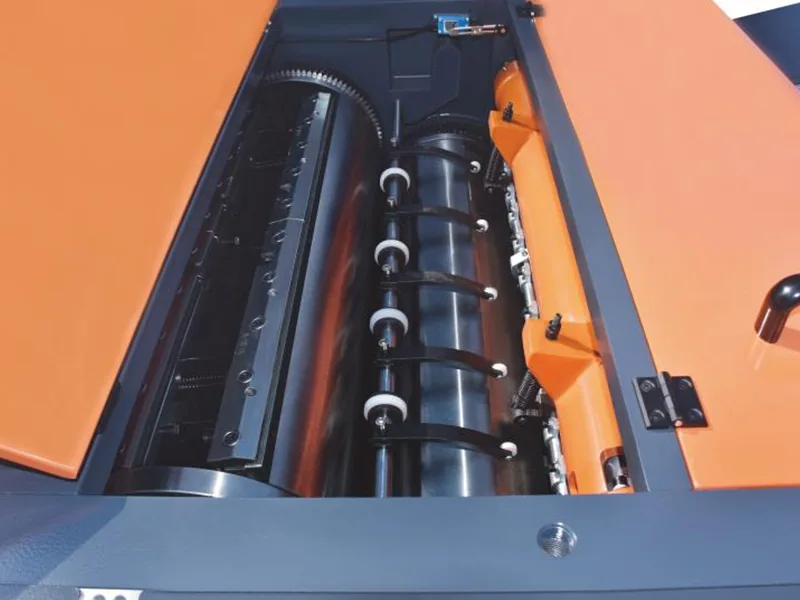

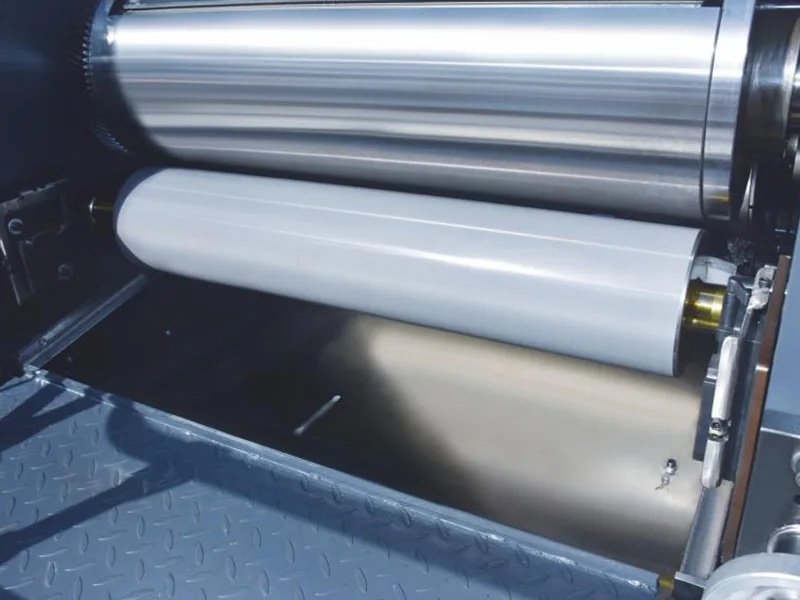

(2) Sezione di rivestimento

2 Ospite di rivestimento

1. Rivestimento della coperta: fine e uniforme.

2. Alimentazione carta dentata: nessun rotolo di carta, alimentazione carta fluida ad alta velocità.

3. Rulli dosatori del materiale importati, spessore dell'olio regolabile sia nella rotazione avanti che in quella inversa.

4. Pannello a parete dell'unità principale: fusione integrale HT200, spessore 80 mm.

5. Base in fusione HT200 rinforzata, funzionamento stabile ad alta velocità, cuscinetti durevoli.

6. Rullo pressore di grande diametro, bilanciato dinamicamente per un rivestimento uniforme dell'olio.

7. Rilevamento di fogli mancanti e disallineamento per garantire la precisione della registrazione.

8. Piastra di bloccaggio rapido.

9. Design a doppia pompa dell'olio per una pulizia più semplice.

10. La coppa dell'olio e la lama racla sono rivestite in Teflon e sono antiaderenti.

- Velocità di rivestimento fino a 6000-9000 fogli/ora.

- Utilizzando un tamburo di stampa di grande diametro, tamburo mediante equilibrio dinamico, rivestimento di una pellicola d'olio piatta. Trasferimento dell'olio a doppio albero, raschietto, controllo semplice e affidabile dell'olio.

- Il tamburo di rivestimento adotta un dispositivo di bloccaggio fisso a vite, semplice e durevole.

- Struttura di trasferimento dell'olio in avanti e all'indietro a rulli, facile conversione, regolazione flessibile dello spessore.

- Rullo anilox ceramico opzionale e raschiatore cavità o raschietto ordinario.

Nuove funzionalità: per facilitare ai clienti la sostituzione del pannello di stampa, abbiamo aggiornato questa funzionalità per ottenere un adattamento in un solo passaggio.

L'FHSGJ-760 1050 è disponibile con rulli anilox ceramici e racle opzionali.

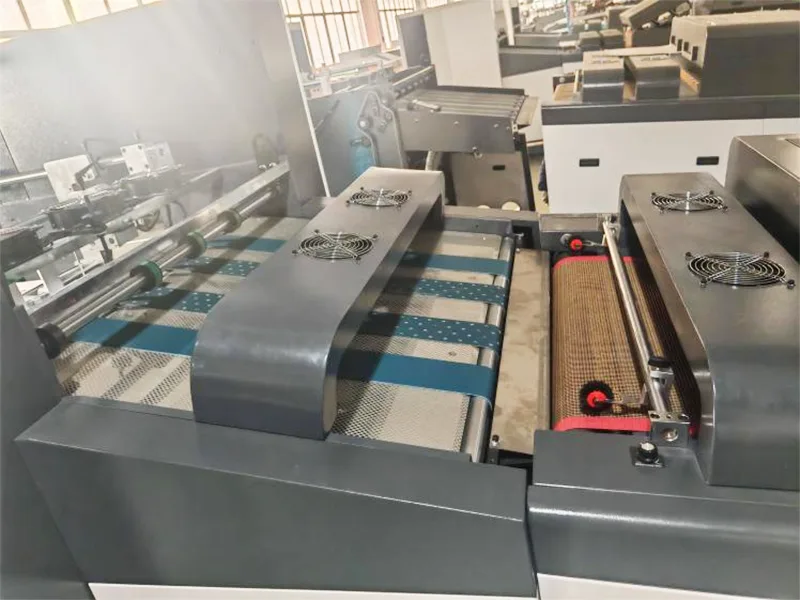

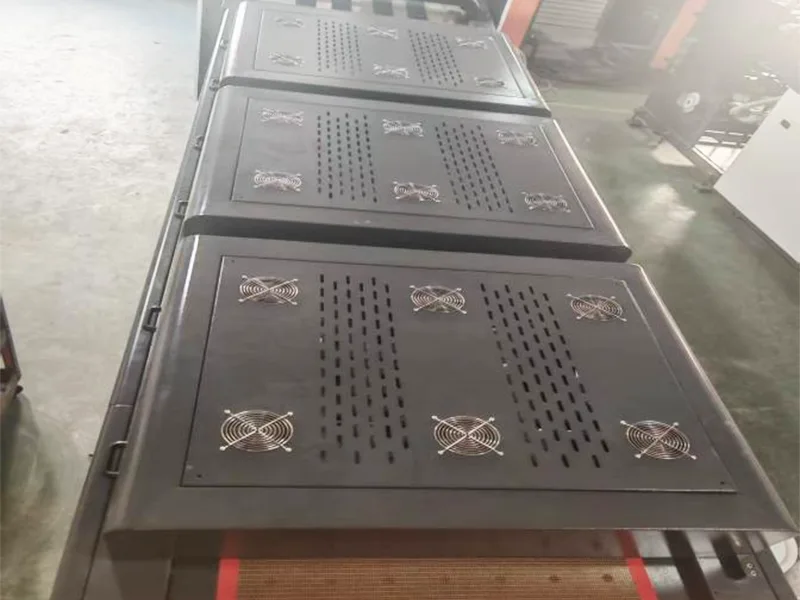

(3) Sistema di essiccazione IR e polimerizzazione UV

3. Attrezzatura per l'essiccazione UV (essiccatore UV + essiccatore IR) Aggiornamento importante con lampade LED UV opzionali

- L'attrezzatura per l'essiccazione UV adotta tre lampade UV al mercurio, che possono solidificare rapidamente la vernice UV.

- Dotato di conversione piena/mezza luce.

- Controllo automatico della temperatura integrato e salto anomalo elettronico.

- L'attrezzatura per l'essiccazione IR a base d'acqua può asciugare la vernice a base d'acqua.

- Il forno è dotato di un sensore di temperatura e sotto il paralume è installato un cavo di sicurezza per evitare che la carta galleggi e che la lampada prenda fuoco.

- Il forno è dotato di funzione di sollevamento automatico, è ignifugo e consente una facile sostituzione della lampada.

- Nastro trasportatore in teflon con sistema di correzione automatica della deviazione.

- Alimentazione carta con aspirazione a processo completo e ventilazione di scarico.

- Dispositivo di raffreddamento con ventola e salto carta.

- Le lampade a LED utilizzano un processo di polimerizzazione a bassa temperatura per garantire la qualità della carta e consentire alla vernice di raffreddarsi più velocemente, offrendoti un'esperienza di qualità superiore!

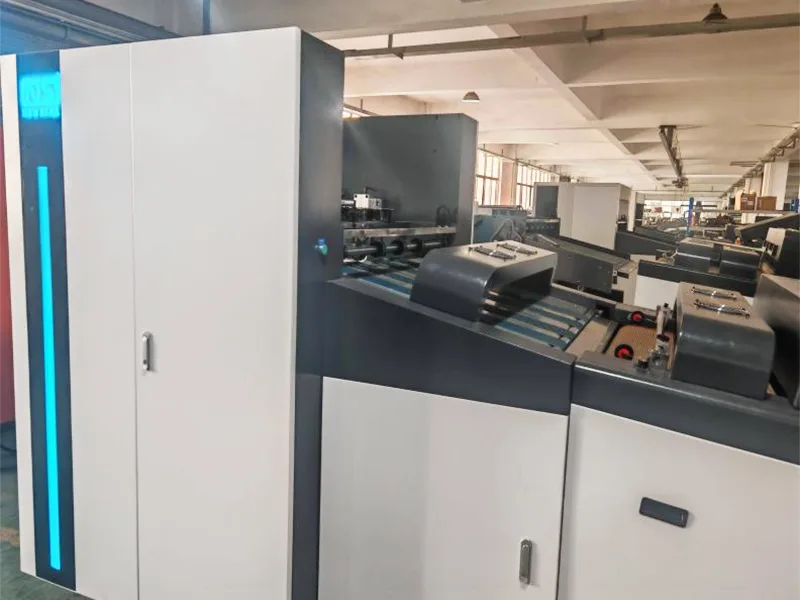

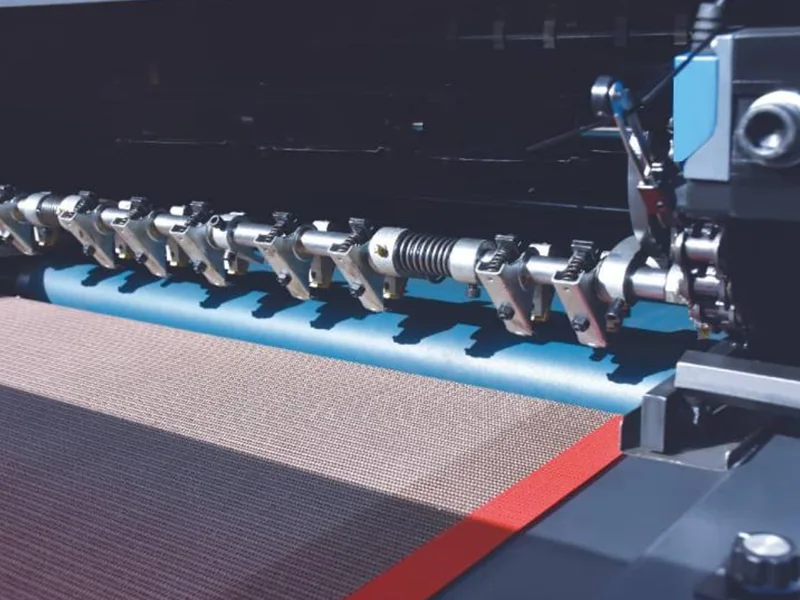

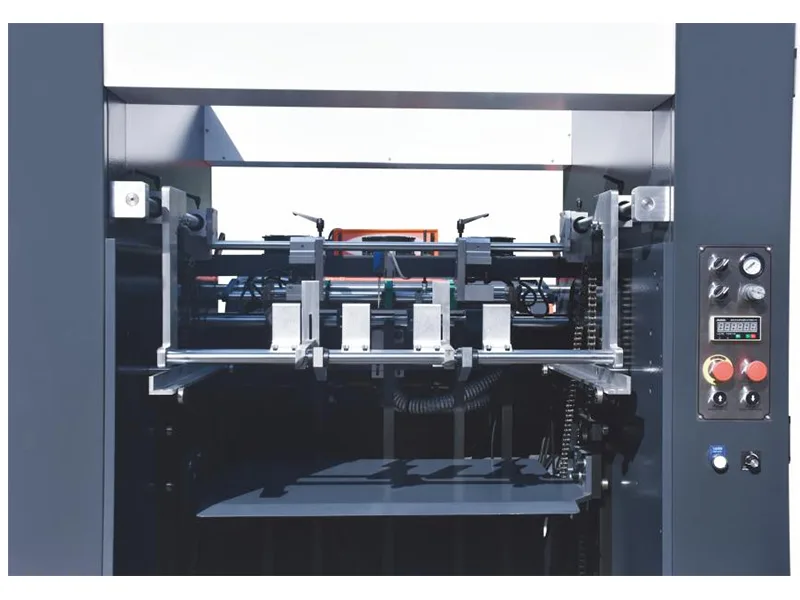

(4) Sistema di consegna automatica

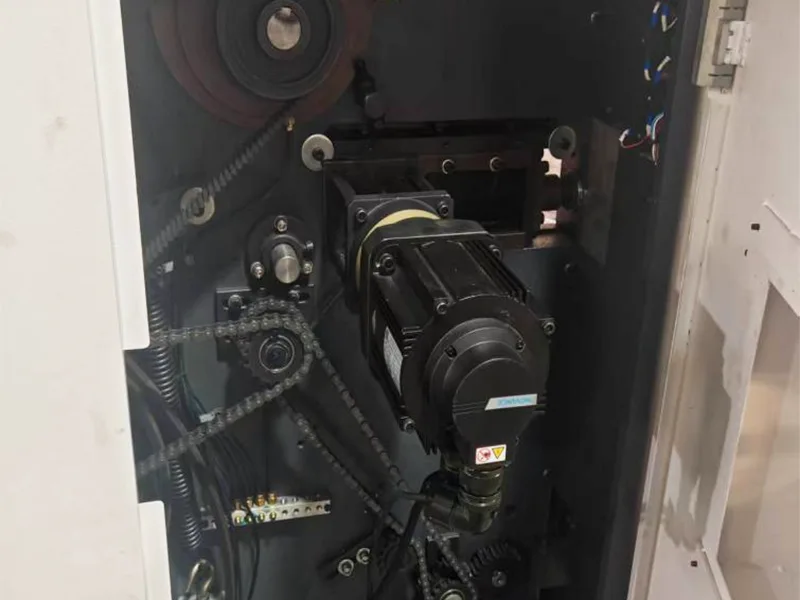

5. Controllo automatico

- Il motore UTILIZZA la regolazione della velocità di conversione di frequenza, sicura e affidabile.

- L'intera macchina UTILIZZA il controllo programmabile PLC, funzionamento semplice, facile manutenzione.

- Tutte le parti del cavo sono collegate tramite connettore rapido, facile da installare.

1. Controllo fotoelettrico della carta, sollevamento automatico

2. Sicurezza di sollevamento dell'alimentatore a doppia protezione

3. Dotato di funzione pneumatica di ribaltamento della carta, è possibile impostare il numero e il tempo di battitura della carta per garantire la pulizia

4. Funzione di abbassamento automatico della carta disordinata

5.Abbina un sistema di rilevamento dell'inceppamento della carta per ottenere una decelerazione intelligente.
